LO แผ่นดิสก์ระบบจัดการน้ำมันเชื้อเพลิงทางทะเลแบบทำความสะอาดตัวเอง
ตัวคั่นสำหรับสถานีไฟฟ้า
คำอธิบาย:

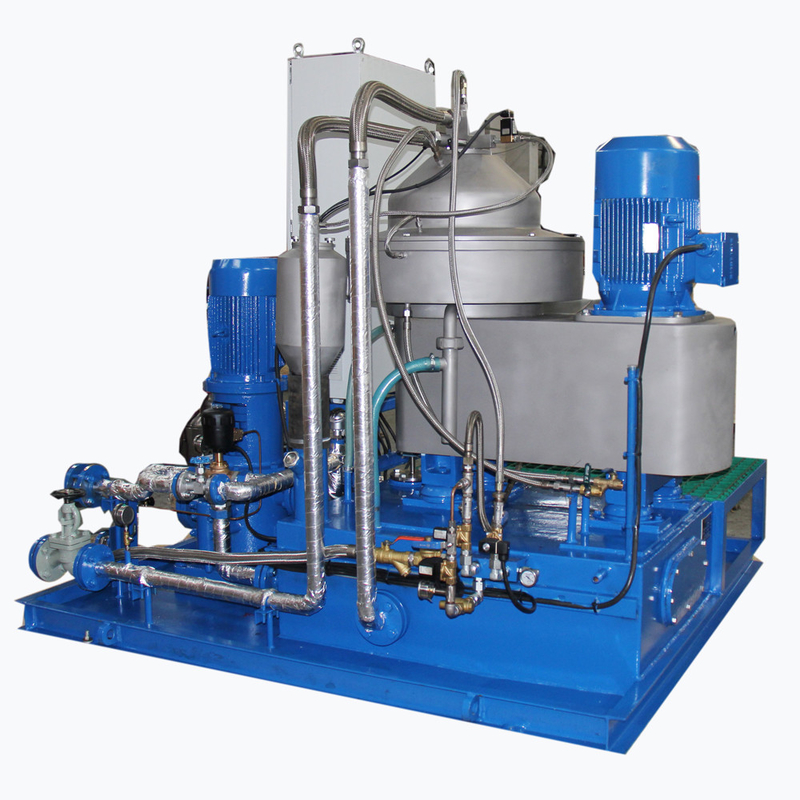

เครื่องแยกรุ่น PDSD2000-B1205Z ส่วนใหญ่ใช้เพื่อขจัดน้ำและสิ่งสกปรกเชิงกลออกจากน้ำมันดีเซล น้ำมันหล่อลื่น และน้ำมันแร่อื่น ๆ ในหน่วยเครื่องยนต์ดีเซลทางทะเลและหน่วยเครื่องกำเนิดไฟฟ้าดีเซลที่ใช้ที่ดินของโรงไฟฟ้า เพื่อลดการสึกหรอของเครื่องยนต์ดีเซลและ เครื่องจักรอื่น ๆ และยืดอายุของเครื่องยนต์
แบบจำลองนี้ยังใช้เพื่อแยกของเหลวที่ละลายน้ำไม่ได้ 2 ชนิดด้วยความถ่วงจำเพาะต่างกัน หรือกำจัดอนุภาคของแข็งจำนวนเล็กน้อยออกจากของเหลว
เครื่องจักรใช้การควบคุมอัตโนมัติ มีข้อดีของประสิทธิภาพสูง ใช้น้ำมันน้อย ใช้งานสะดวก และค่าบำรุงรักษาทางเศรษฐกิจ
น้ำมันใสและน้ำสกปรกถูกสูบออกโดยปั๊มศูนย์กลาง กากตะกอนจะถูกระบายออกโดยอัตโนมัติและเต็มที่
เครื่องนี้เป็นเครื่องจักรโรตารี่ประเภทหนึ่งที่มีความเร็วสูง หลังจากการปรับสมดุลไดนามิกที่แม่นยำ มันสามารถทำงานเป็นเวลานานโดยมีการสั่นสะเทือน ความปลอดภัย และการรักษาความปลอดภัยต่ำ
การออกแบบ ผลิตภัณฑ์ และการยอมรับเป็นไปตามมาตรฐาน GB/T5745 “Marine Disc Separator”
ข้อดี:
1. การกำจัดตะกรันแบบลูกสูบอัตโนมัติ
2. การออกแบบโมดูลาร์
3. การทำงานอัตโนมัติ
ระบบควบคุมอัตโนมัติ:
การควบคุมน้ำ: ควบคุมการปลดล็อคน้ำอัตโนมัติ, น้ำปิดผนึก, และการเปลี่ยนน้ำซีล / น้ำ
การควบคุมด้วยลม: กรองและปรับลมอัด ควบคุมวาล์วนิวแมติกแบบเปลี่ยนทิศทางสามทาง
การควบคุมอุณหภูมิ: ควบคุมอุณหภูมิของท่อน้ำมันอัตโนมัติ ควบคุมแยกหรือควบคุมด้วยตู้ควบคุมไฟฟ้าพร้อมกัน
การควบคุมเสียงเตือน: ตรวจสอบอุณหภูมิน้ำมัน ความดัน การบรรทุกเกินพิกัด ไม่ระบายออก และการรั่วไหล และเสนอกลุ่มผู้รับเหมาแบบพาสซีฟที่ขยายออกไปจนถึงแผงควบคุม
เงื่อนไขการแยกน้ำมันแร่และความจุจริง (อ้างอิงจากแผนภูมิ)
ประเภทน้ำมัน |
น้ำมันเตา |
น้ำมันหล่อลื่น |
|||||||||
น้ำมันเตา |
น้ำมันเชื้อเพลิงหนัก |
SAE30,40 |
น้ำมันผงซักฟอก |
น้ำมันกังหันไอน้ำ |
|||||||
เกี่ยวกับการเคลื่อนไหว ความหนืด (mm2 / s) |
1.9-5.5 |
5.5-24 |
120 |
180 |
380 |
100-120 |
61.2 -74.8 |
||||
40 ℃ |
50 ℃ |
40 ℃ |
40 ℃ |
||||||||
ความหนาแน่น/ (กก./ลบ.ม.)(20℃) |
<900 |
900-991 |
880-900 |
<900 |
|||||||
แยก อุณหภูมิ (℃) |
อุณหภูมิปกติ 40-60ดีที่สุด |
90-98 |
80-95 |
||||||||
ที่แนะนำ ความจุ (ลิตร/ชม.) |
2400 |
2543 |
1100-1200 |
900 -1000 |
700-800 |
1000-1200 |
500-600 |
1600 -1700 |
|||
หากคุณมีความต้องการพิเศษ โปรดติดต่อกับเรา |
ข้อกำหนดทางเทคนิคหลัก
ประเภทการปลดปล่อย |
ปล่อยเต็ม |
|
พิกัดความจุ(L/h) |
การประมวลผลที่แนะนำสำหรับดีเซล |
2200 |
ขอแนะนำให้ใช้น้ำมันหล่อลื่น SAE30/40
|
1,000
|
|
น้ำมันเชื้อเพลิง 180 CST การประมวลผลที่แนะนำ
|
1,000
|
|
น้ำมันเชื้อเพลิง 380 CST การประมวลผลที่แนะนำ |
800 |
|
กำลังมอเตอร์ (กิโลวัตต์) |
4 |
|
NW (กก.) |
470 |
|
ขนาด (L × W × H) |
1250*1000*1700
|
การวิเคราะห์ทางเทคนิค:
การเปรียบเทียบเทคโนโลยี Disc separator ของ Peony กับบริษัทต่างประเทศ
เลขที่ |
เนื้อหาทางเทคนิค |
Peony's Marine เครื่องแยกแผ่นดิสก์ |
มีชื่อเสียงในต่างแดน ยี่ห้อ Disc ตัวคั่น |
1 |
การแสดง ดัชนีของวัสดุ |
ความหนืด (380 ~700 CST/50℃) ความหนาแน่น(1,010กก./ลบ.ม.) |
ความหนืด (380 ~700 CST/50℃) ความหนาแน่น(1,010กก./ลบ.ม.) |
2 |
ความจุ |
1,500~8,000L/ชม |
1,500~8,000L/ชม |
3 |
ระบบบูรณาการ |
มาตรฐานโมดูลาร์ |
มาตรฐานโมดูลาร์ |
4 |
การส่งสัญญาณ ระบบ |
สายพานแบนความเร็วสูง + ข้อต่อแรงเสียดทาน |
สายพานแบนความเร็วสูง + ข้อต่อแรงเสียดทาน |
5 |
โครงสร้างกลอง |
"ไม่มีวงแหวนแรงโน้มถ่วง" + ไฮดรอลิคทั้งคัน โหมดการปลดปล่อย |
"ไม่มีวงแหวนแรงโน้มถ่วง" + ไฮดรอลิคทั้งคัน โหมดการปลดปล่อย |
6 |
อัตโนมัติเต็มรูปแบบ ระดับการควบคุม |
เติมเต็มการตรวจจับออนไลน์ การตรวจสอบตามเวลาจริง ข้อเสนอแนะที่ชาญฉลาดควบคุม ตอบสนองความต้องการ ของเรือด้วยหมดกำลังใจ ห้องเครื่อง |
เติมเต็มการตรวจจับออนไลน์ การตรวจสอบตามเวลาจริง การควบคุมป้อนกลับอัจฉริยะ ตอบสนองความต้องการ ของเรือด้วยหมดกำลังใจ ห้องเครื่อง |
7 |
เซ็นเซอร์ความชื้น |
ความจุ (เช่นเดียวกับ เวสต์ฟาเลีย)
|
ความจุ |
8 |
การออกแบบวิธีคำนวณ |
การวิเคราะห์องค์ประกอบไฟไนต์ (การออกแบบโครงสร้างและ ภายในเขตข้อมูลการไหล การวิเคราะห์ดรัม) |
การวิเคราะห์องค์ประกอบไฟไนต์ (การออกแบบโครงสร้างและ ฟิลด์การไหลภายใน การวิเคราะห์ดรัม) |
9 |
วัสดุกลอง |
DSS เหล็กกล้าไร้สนิมชนิดพิเศษ |
DSS เหล็กกล้าไร้สนิมชนิดพิเศษ |
10
|
เข็มขัด
|
เข็มขัดวงแหวนไร้รอยต่อ
|
เข็มขัดวงแหวนไร้รอยต่อ
|
การวิเคราะห์ต้นทุน :
เปรียบเทียบราคาขายและค่าบำรุงรักษากับ Westfalia
และผู้ผลิตในประเทศอื่นๆ
การวิเคราะห์มูลค่า:
1. ตามข้อกำหนดของแต่ละสมาคมการจำแนกประเภท โมดูลทั้งหมดมีการติดตั้งสัญญาณเตือนน้ำมันรั่วและสัญญาณเตือนอุณหภูมิสูง
2. น้ำมันส่วนควบคุมไฮดรอลิกและนิวแมติกใช้ยี่ห้อ Baode (เยอรมนี)
3. เครื่องทำความร้อนใช้แบรนด์ SWEP (ประเทศเยอรมนี)
4. การควบคุมความดันใช้ผลิตภัณฑ์หรือผลิตภัณฑ์ของเกาหลี
5. ใช้ปั๊มสกรูแทนปั๊มเฟือง
6. ทั้งหมดมีอุปกรณ์ควบคุมอุณหภูมิอัตโนมัติ (ผลิตโดย RTK ผลิตในเยอรมนีหรือผลิตในจีน)
7. ส่วนประกอบไฟฟ้าหลักของกล่องควบคุมไฟฟ้ามาตรฐานผลิตโดยบริษัท Schneider ในขณะที่ PLC ผลิตโดย Siemens หรือ Mitsubishi
8. ชุดที่สมบูรณ์ที่อ้างถึงข้างต้นคือการผลิตระบบควบคุมมาตรฐานอัตโนมัติทั้งหมดของ Peony และแน่นอนว่าเราสามารถแก้ไขรายการการกำหนดค่าได้ตามความต้องการที่ระบุของลูกค้า
หลักการและโครงสร้าง
เครื่องแยกแผ่นดิสก์เป็นเครื่องหมุนเหวี่ยงแนวตั้งมีการติดตั้งดรัมที่ด้านบนของเพลาแนวตั้งขับเคลื่อนด้วยมอเตอร์จะหมุนด้วยความเร็วสูงผ่านเกียร์ภายในถังมีกลุ่มของชิ้นส่วนจานวางซ้อนกัน - แผ่นดิสก์มีช่องว่างระหว่างแผ่นดิสก์น้อยมากสารแขวนลอย (หรืออิมัลชัน) ถูกป้อนเข้าไปในถังซักผ่านทางเข้าตรงกลางของถังซักเมื่อสารแขวนลอย (หรืออิมัลชัน) ไหลผ่านช่องว่างระหว่างแผ่นดิสก์ ภายใต้การทำงานของเครื่องหมุนเหวี่ยง อนุภาคของแข็ง (หรือหยด) จะลงไปที่แผ่นดิสก์ในการก่อตัวของตะกอน (หรือชั้นของเหลว)ตามพื้นผิวของจาน ตะกอนจะเลื่อนออกจากจานและสะสมอยู่ที่ส่วนที่มีเส้นผ่านศูนย์กลางใหญ่ที่สุดภายในถังซักหลังจากแยกออกจากกันของเหลวจะถูกระบายออกจากถังซักจากช่องระบายน้ำบทบาทของจานคือการลดระยะตะกอนของอนุภาคของแข็ง (หรือหยด) และขยายพื้นที่ตะกอนของถังซักด้วยแผ่นดิสก์ที่อยู่ภายในดรัม ความจุของตัวคั่นจึงดีขึ้นมากการรวมตัวที่เป็นของแข็งภายในถังซักจะถูกลบออกด้วยตนเองโดยการแยกถังซักออกจากกันหลังจากปิดเครื่องหรือระบายออกจากถังซักผ่านส่วนที่เป็นตะกรันโดยที่เครื่องแยกเปิดอยู่
